Verifica con cassetta prova relé
La cassetta prova relè è uno strumento utilizzato per testare e verificare il corretto funzionamento dei relè di protezione negli impianti elettrici. Questa verifica è fondamentale per garantire che i dispositivi rispondano correttamente ai guasti e proteggano il sistema da sovraccarichi o cortocircuiti.
Scopo della verifica
L'obiettivo della verifica è assicurare il corretto intervento dei relè di protezione, simulando condizioni di guasto per testarne le soglie di intervento. Inoltre, si verifica il tempo di risposta e il corretto funzionamento delle protezioni, diagnosticando eventuali malfunzionamenti o tarature errate.
Strumentazione necessaria

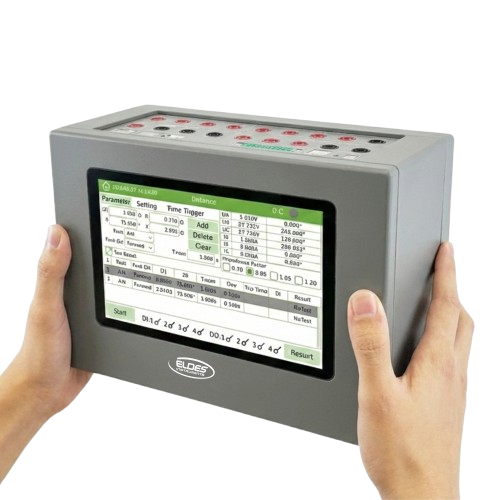

Per eseguire la prova si utilizza una cassetta prova relè, come le nostre ELD 2116N o ELD KFA 310.
È necessario disporre anche del relè di protezione da testare, di un multimetro o oscilloscopio per letture ausiliarie e di cavi di collegamento e alimentazione.
Procedura di verifica
La prova inizia con la preparazione del test, verificando la corretta alimentazione del relè e collegando la cassetta prova relè ai suoi terminali di ingresso. Successivamente, si seleziona il tipo di prova tra corrente, tensione e frequenza.
Per testare la soglia di intervento, si applica gradualmente una corrente o tensione simulata e si registra il valore al quale il relè scatta, confrontandolo con i parametri di taratura previsti. La prova del tempo di intervento prevede l'applicazione di un segnale di guasto, misurando il tempo di risposta del relè e verificando se rientra nei limiti di sicurezza.
Nel test di selettività, si simulano diverse condizioni di guasto per controllare il coordinamento con altri relè del sistema. Infine, si verifica se il relè torna allo stato normale dopo la rimozione del guasto.
Analisi dei risultati
Se il relè risponde correttamente alle soglie impostate, il test è superato. Se invece ci sono discrepanze nei valori di intervento o nei tempi di risposta, è necessaria una taratura o la sostituzione del dispositivo.
